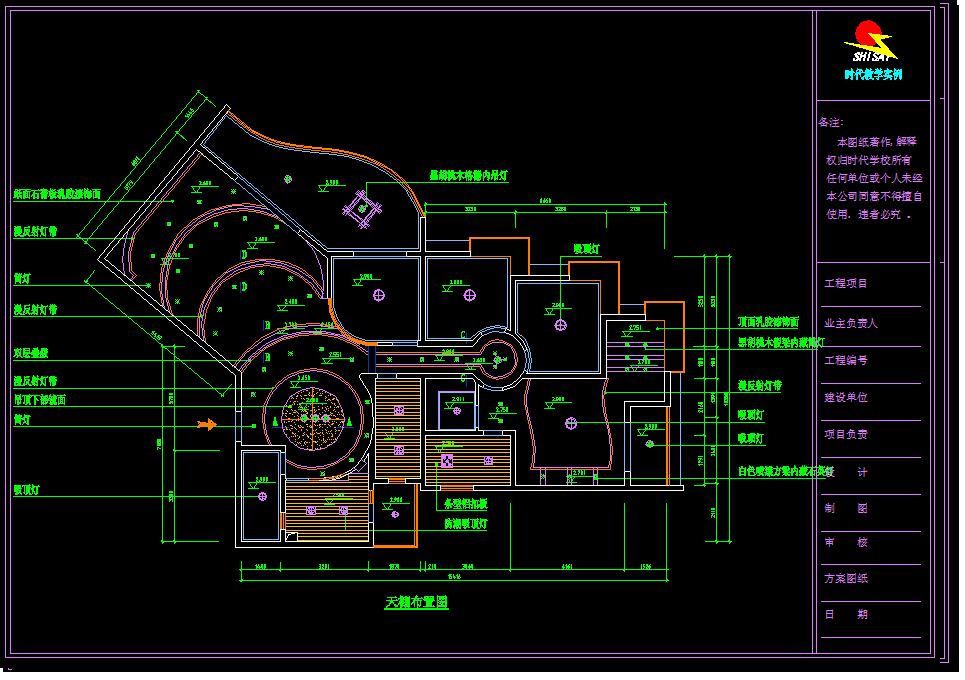

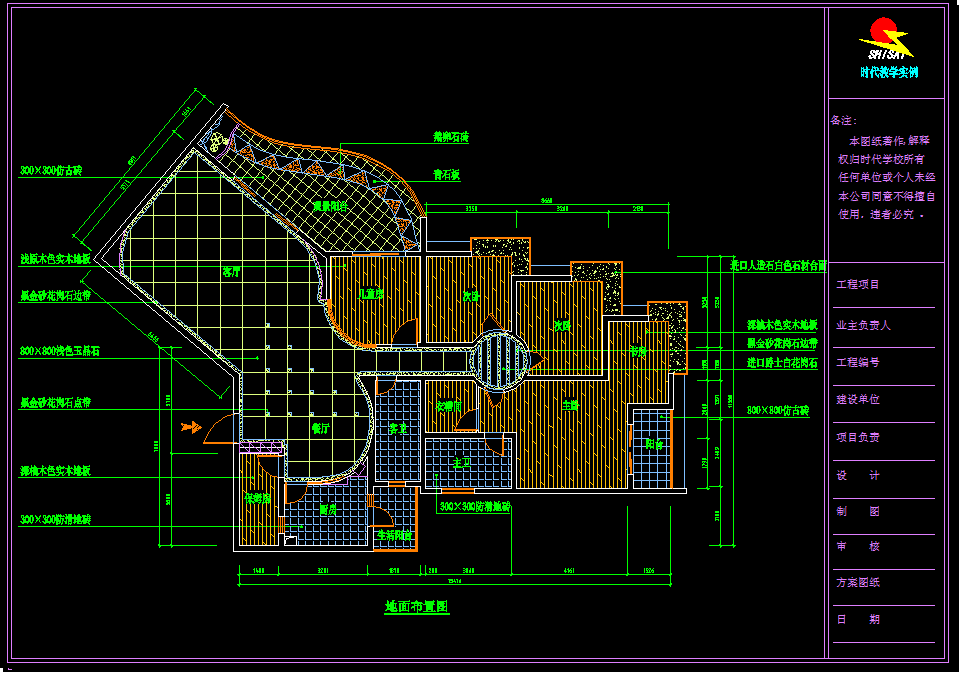

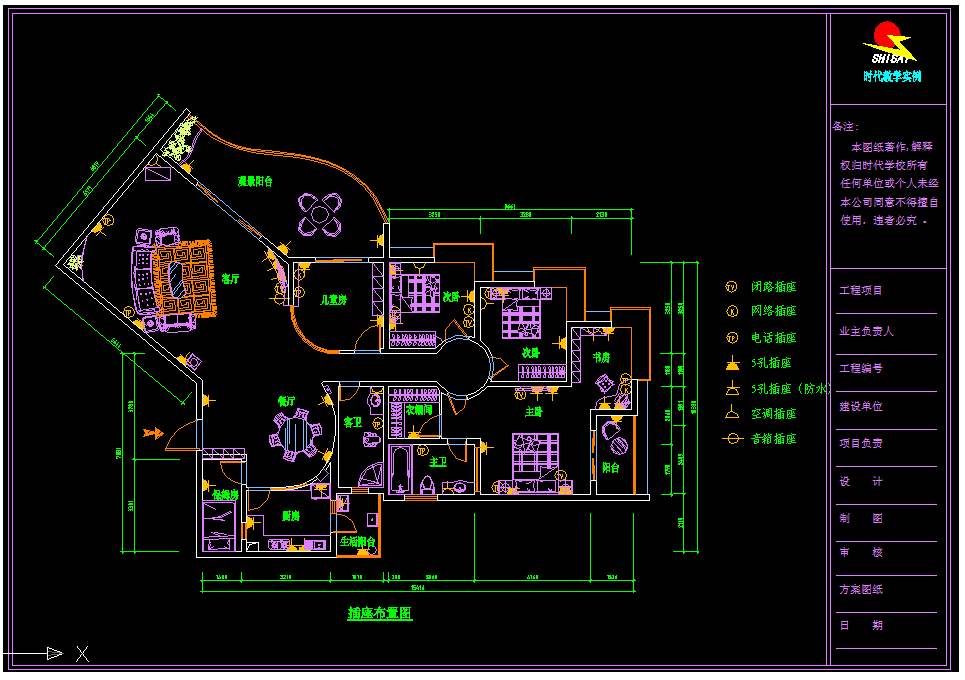

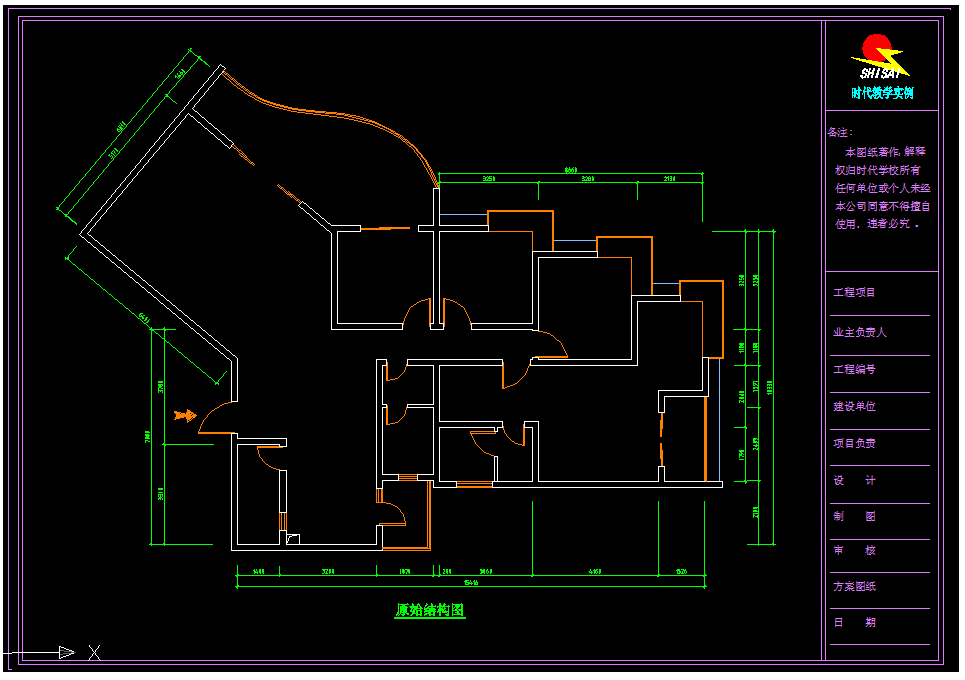

一、模型空间和图纸空间 1.模型空间:以实际尺寸绘制图形模块的空间形式,主要用于图形绘制(也可以用于打印输出). 2.图纸空间:主要用于图纸的排版,布局,并进行打印输出的空间形式(也可以用于少量绘图). 3.它们的联系与区别:两者都可以绘图和打印,在图纸空间内所绘的图形不能显示在模型空间中。然而在模型空间所绘的图形,可以通过“视口”显示在图纸空间中 二、视口 视图→视口→新建视口 1.在模型空间内创建视口 ※ 只能创建规则的视口(矩形视口) ※ 模型空间内的视口是将一个图形用几个窗口显示的方式 2.当前活动视口:粗视口显示 ※ 每一个视口,都可以有独立的坐标系 3.它便于观察图形,便于三维绘图 4.在模型空间内视口的操作 合并 ※ 合并前,后的视口都应是短形视口 5.在图纸空间内创建视口视图→视口→对象 ① 可以创建规则的和不规则的视口(通过对象创建视口) ② 视口为对象,可以进行编辑 ③ 可以用视口来排版,打印的内容 6.浮出视图区(图纸空间内活动视口) ※ 纸图/模型的开关→相当于在模型空间内的视口操作 7.图纸空间的视口编辑 三.布局 a) 布局是图纸空间的载体 b) 布局的新建、更名、选择。 c) 布局的移动,删除、复制。 ※ 在复制时要钩上“创建副本”。 d) 在布局中插入或绘制标题块: 插入→块 e) 布局中的页面设置:布局名上右击菜单→页面设置。(文件→页面设置) 布局中设比例: Ctrl+1 视口 其它 自定义比例 ※ 在图纸空间内打印输出 ①、布局的页面设置 ②、插入标题块或绘制图框 ③、布局视口图形排版,图形比例调整 ④、直接打印输出1:1 ※ 速度快,图框大小一致,为批处理打印做好了准备,同一图纸中可设置不同输出比例的图形 ※ 在模型空间中打印 ① 绘制图形和图框→改变图框大小,将打印图形框放入图框中 打印 Ctrl+P 打印机名称 *** 打印样式表monochrome.ctb 图纸尺寸 *A3、A4* 单位毫米 打印比例*1:100* 居中打印 窗口 打印预览… +++++打印样式表的设置 用选择颜色的方式修改样式 (可以用窗口测定一哈这张图的大概出图比例)
